Uma unidade de ventoinha de água arrefecida é um componente essencial de um sistema de arrefecimento de bobina,para aquecimento ou resfriamento de espaços interiores, através de tubos de cobre de alta pureza e barbatanas de refrigeração de alumínio,Esta unidade de bobina de ventilador em particular está disponível em três tipos de montagem - horizontal, vertical e montada no teto, para atender a diferentes requisitos de instalação.

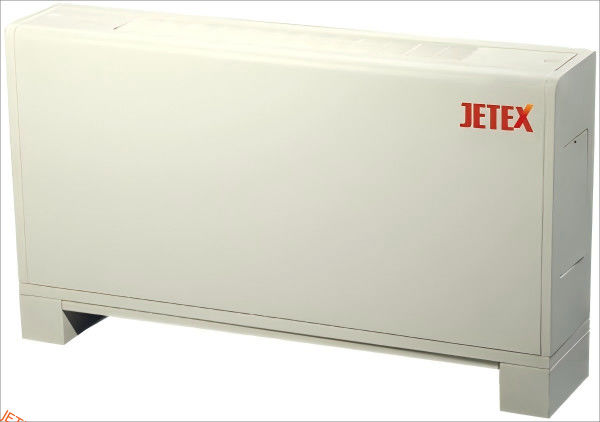

A imagem mostra a série de saídas de vento superior.
Características:
- EmpilhadeiraO design único da bobina promove eficazmente a mistura de ar quente e frio, aumentando assim a eficiência da transferência de calor e reduzindo os custos operacionais do sistema de ar condicionado.
- Ventilador:Eu...Ventilador centrífugo de rodapé de largura de várias lâminas, curvo para a frente, de velocidade igual
- Tray de condensação de borracha:Formada por estampagem única, com pulverização eletrostática interna e externa.
- MotorEquipado com um motor condensador de três velocidades de alta qualidade.
- Unidade de bobina de ventilador com condutores: Tubos de cobre de alta pureza e barbatanas de refrigeração de alumínio
- Tipo montado: Horizontal/Vertical/Montado no teto
- Tubo de drenagem- Quatro e meio.
Parâmetros técnicos:
Modelo
É isso. |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Standard Air
Volume ((m3h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W) Capacidade de arrefecimento |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W) Capacidade térmica |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (facultativo) |
Potência ((KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Corrente elétrica (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Pressão estática ((Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Nível de ruído ((dB)) |
S |
≤ 37 |
≤ 39 |
≤ 41 |
≤ 43 |
≤ 45 |
≤ 46 |
≤ 48 |
≤ 50 |
≤ 52 |
|
| E |
≤ 40 |
≤ 42 |
≤ 44 |
≤ 46 |
≤ 47 |
≤ 48 |
≤ 50 |
≤ 54 |
≤ 56 |
|
Empilhadeira |
Tipo |
Tubos de cobre de alta pureza e barbatanas de refrigeração de alumínio |
Fluxo de água(1000 kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Diminuição da pressão ((KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Pressão de trabalho máxima(MPa) |
1.6 |
Motor
|
Potência de entrada |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Quantidade |
1 |
2 |
Ventilador |
Tipo |
Ventilador centrífugo de entrada dupla |
| Quantidade |
1 |
2 |
3 |
4 |
Notas:
1Condições de refrigeração: DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; Condições de aquecimento: DB=21°C, TW1=60°C, △TW=10°C.
2As capacidades de arrefecimento e de aquecimento são valores a alta velocidade, em volume de ar médio, aproximadamente 84% dos valores indicados no quadro; em volume de ar baixo, aproximadamente 74%.
3.A bobina é um tubo de 3 fileiras com uma densidade de barbatanas de 12 barbatanas por polegada.
4.Os valores de ruído devem ser ensaiados em condições conformes com os requisitos pertinentes da norma nacional GB-T19232-2003.
5A potência da placa de identificação do motor deste produto é a potência de saída, enquanto a potência mostrada na tabela acima é a potência de entrada do motor.
6Nos números do modelo acima, os dígitos entre parênteses representam o volume de ar de alta velocidade: quantidade ×10 m3/h. Exemplo: o FP-34 tem um volume de ar de 340 m3/h.
Tipo vertical exposto (LM) UnidadeSaída de vento superior)
| Saída de vento superior |
| Modelo |
Dimensão |
Peso líquido |
| A |
B |
Quilos |
| FP-200LM |
825 |
430 |
22 |
| FP-300LM |
865 |
470 |
25 |
| FP-400LM |
1075 |
680 |
28 |
| FP-500LM |
1115 |
720 |
32 |
| FP-600LM |
1255 |
860 |
37 |
| FP-800LM |
1505 |
1090 |
43 |
| FP-1000LM |
1725 |
1310 |
47 |
| FP-1200LM |
1935 |
1520 |
53 |
| FP-1400LM |
2125 |
1710 |
58 |
Aplicações:
Desde as unidades de ventoinha em pé até os modelos com bobinas de aquecimento, a gama JETEX atende a diversas necessidades de aquecimento e arrefecimento.ou hotéis, estas unidades oferecem soluções flexíveis para manter o conforto interior ideal.
Em resumo, esta unidade de bobina de ventilador de água arrefecida é um componente versátil e confiável de um sistema de arrefecimento de bobina, oferecendo controle de temperatura e conforto eficientes em vários espaços internos.
Perguntas frequentes:
Q:Qual é a marca desta unidade de ventoinha?
R: A marca é JETEX.
P: Onde é fabricada esta unidade de bobina de ventilador?
R: Esta unidade de bobina de ventilador é fabricada em Guangzhou, China.
P: Quais são os números de modelo disponíveis para esta unidade de bobina de ventilador?
R: Os números de modelo disponíveis são FP-200, FP-400, FP-600, FP-800, FP-1000 e FP-1400.
P: Qual é o intervalo de capacidade de arrefecimento destas unidades de bobina de ventilador?
R: A capacidade de arrefecimento varia de X BTU a Y BTU, dependendo do número do modelo.
P: Essas unidades de bobina de ventilador são adequadas para uso residencial ou comercial?
R: Estas unidades de bobina de ventilador são adequadas para aplicações residenciais e comerciais.
