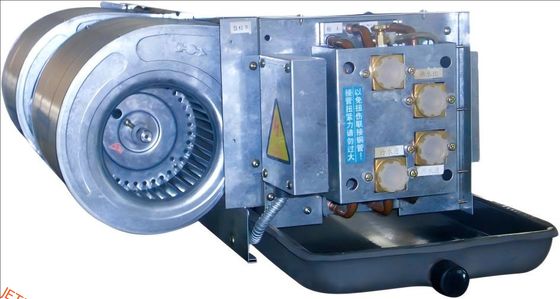

Uma unidade de bobina de ventilador (FCU), também conhecida como Unidade de Bobina de Ventilador Vertical (VFCU), é um dispositivo que consiste em um trocador de calor (bobina) e um ventilador. As FCUs são comumente usadas em HVAC sistemas de edifícios residenciais, comerciais e industriais que usam ar condicionado split com dutos ou resfriamento de planta central. As FCUs são tipicamente conectadas a dutos e um termostato para regular a temperatura de um ou mais espaços e para auxiliar a unidade de tratamento de ar para cada espaço, se usado com chillers. O termostato controla a velocidade do ventilador e/ou o fluxo de água ou refrigerante para o trocador de calor usando uma válvula de controle.
Características:
- Unidade de Bobina de Ventilador com Dutos
- Unidade de Bobina de Ventilador FCU
- Bobina de Aquecimento
- Nome do produto: Unidade de bobina de ventilador
- Fileiras da bobina: 4 fileiras ---- 3 fileiras
- Motor: Motor Capacitivo Monofásico
- Ventilador: Ventilador Centrífugo de Dupla Entrada
- Fonte de alimentação: 220V, 50Hz
- Tubo de drenagem: 3/4"
- OPCIONAL
* Aquecedor elétrico (PTC)
* Caixa de ar de retorno
* Motor CC sem escovas
Parâmetros técnicos:
Modelo
ltem |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
Ar Padrão
Volume(m³h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W)Capacidade de resfriamento |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W)Capacidade de aquecimento |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC (opcional) |
potência (KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| Corrente elétrica (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
Pressão estática (Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
Nível de ruído (dB(A)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
Bobina |
Tipo |
Tubos de cobre de alta pureza e aletas de resfriamento de alumínio |
Fluxo de água(1000kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
Queda de pressão (KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| Pressão máxima de trabalho(MPa) |
1.6 |
Motor
|
Entrada de energia |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| Quantidade |
1 |
2 |
Ventilador |
Tipo |
Ventilador centrífugo de dupla entrada |
| Quantidade |
1 |
2 |
3 |
4 |
Notas:
1. Condições de refrigeração: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; Condições de aquecimento: DB=21℃, TW₁=60℃, △TW=10℃.
2. As capacidades de resfriamento e aquecimento são valores em alta velocidade. Em volume de ar médio, são aproximadamente 84% dos valores na tabela; em baixo volume de ar, aproximadamente 74%.
3. A bobina é um tubo de 3 fileiras com uma densidade de aletas de 12 aletas por polegada. Para outros tipos, como tubos de 2 fileiras, especifique separadamente.
4. Os valores de ruído devem ser testados em condições que atendam aos requisitos relevantes da norma nacional GB-T19232-2003.
5. A potência da placa de identificação do motor deste produto é a potência de saída, enquanto a potência mostrada na tabela acima é a potência de entrada do motor. Por favor, note!
6. Nos números dos modelos acima, os dígitos entre parênteses representam o volume de ar em alta velocidade: quantidade ×10 m³/h. Exemplo: FP-34 tem um volume de ar de 340 m³/h.
Aplicações:
As Unidades de Bobina de Ventilador JETEX são produtos HVAC versáteis adequados para uma ampla gama de aplicações em vários ambientes. Estas Unidades de Bobina de Ventilador Internas são projetadas para fornecer soluções eficientes de resfriamento e aquecimento em espaços residenciais e comerciais. Os modelos FP-200 a FP-1400 oferecem uma gama diversificada de opções para atender a diferentes tamanhos de ambientes e requisitos de resfriamento.
Perguntas frequentes:
P: Qual é a marca da unidade de bobina de ventilador?
R: A marca da unidade de bobina de ventilador é JETEX.
P: Quais são os números de modelo disponíveis para a unidade de bobina de ventilador?
R: Os números de modelo disponíveis variam de FP-200 a FP-1400.
P: Onde a unidade de bobina de ventilador é fabricada?
R: A unidade de bobina de ventilador é fabricada em Guangzhou, China.
P: A unidade de bobina de ventilador pode ser usada para fins residenciais e comerciais?
R: Sim, a unidade de bobina de ventilador é adequada para aplicações residenciais e comerciais.
P: Que tipo de garantia é fornecida para a unidade de bobina de ventilador?
R: Para obter informações relacionadas à garantia, consulte a política de garantia fornecida pelo fabricante.
